Grunnleggende bygningsfysikk

Innhold:

1. UV-stabilitet

2. Drivregnsbelastning

3. temperaturforskjeller

4. lydisolasjon

5. bevegelser fra bygningen

og vinduskonstruksjonen

6. luftgjennomtrengelighet

7. romfuktighet og ventilasjon

8. brannegenskaper

9. miljømessig kompatibilitet

10. varmeisolasjon

11. Byggemateriale - Kompatibilitet

1. UV-stabilitet

Dette defineres av andelen kortbølgede stråler i UV-spekteret som ikke kan oppfattes av det menneskelige øyet.

sollys, og som betegnes som UV-stråler (ultrafiolett).

Denne strålingen skader ikke bare menneskehuden, men også huden på utsiden av bygninger.

tetningsmaterialer som brukes på utsiden av bygninger.

Disse påvirkningene og effektene av dem er stadig gjenstand for kontroversielle diskusjoner.

Dette skyldes ikke minst at det finnes en rekke ulike målemetoder for å simulere disse påvirkningene i tidsforløp.

Testmetodene som brukes i malingsindustrien eller andre overflatebelegg, har for eksempel vist seg å være

vist seg å være lite representative.

På grunn av økonomiske begrensninger brukes det fortsatt tetningsprodukter som ikke er værbestandige.

behandlet. Disse fører som regel til at tetningssystemet svikter i løpet av svært kort tid.

2. Slagregnbelastning

Utvendige komponentfuger utsettes for naturlig eksponering for slagregn. Her

Regndråper presses mot ytterveggkomponenter av vindtrykk (opptil 600 Pa tilsvarer ca. 12 Beaufort) eller som følge av luftstrømmer,

presses mot ytterveggkomponenter. Denne fuktigheten må hindres i å trenge inn, enten strukturelt eller ved hjelp av egnede tetningsprodukter.

Absorberende eller kapillærdannende fuger i bygningsforbindelsen representerer en ytterligere fuktbelastning.

Kapillærvirkningen (smal fuge) trekker vann inn i bygningskonstruksjonen uten påvirkning av vindtrykk.

I det utvendige området av bygningskroppen,

1. Sørg for en definert drenering av fuktighet fra konstruksjonen.

2. Ukontrollert inntrengning av vann i konstruksjonen må forhindres.

3. Begrens fuktinnholdet i følsomme materialer.

4. en definert fjerning av fuktighet fra konstruksjonen må sikres.

Materialer i vindusprofilene	ε i mm/m
PVC hard (hvit)	1,6
Ekstrudert PVC hard (farget) og PMMA farget	2,4
Varmeisolert komposittprofil av aluminium (lys)	1,3
Varmeisolert komposittprofil av aluminium (mørk)	1,2

3. Temperaturforskjeller

Termisk induserte bevegelser forekommer i praktisk talt alle sammenføyninger. I bindingsverk av tre er imidlertid de termiske bevegelsene så små sammenlignet med de fuktrelaterte bevegelsene at de

kan

neglisjeres

Med mørke fasadekomponenter av aluminium eller plast oppstår det overflatetemperaturer på over 80 °C på sørsiden. Avhengig av materialsammensetning og lengdeendringer gir dette bevegelser

på opptil 3 mm per løpemeter. Derfor er

temperaturendringene i profilene som forårsakes

av uteklimaet, og som oppstår under monteringen

, avgjørende

isse bevegelsene må

absorberes av tetningsmaterialene

som brukes

Med utgangspunkt i forskningsresultater om de faktiske lengdebevegelsene som oppstår

kan man anta følgende temperaturrelaterte endringer i forbindelsesleddet:

4. Lydisolasjon

Den såkalte nøkkelhullseffekten er spesielt viktig i denne sammenhengen. Små åpninger eller hårfine skjøter

i tilkoblingsområdet kan ha en negativ effekt på lydisolasjonsverdiene

Det menneskelige øret oppfatter

en reduksjon av lydnivået med 10 dB

som en halvering av volumet.

En ufylt skjøt har en lydisolasjonsverdi på 15 dB. En mineralullflette oppnår ca. 35 dB, og en fuge

fylt med fugemasse oppnår samme verdi. Et komprimert tetningsbånd oppnår lydisolasjonsverdier

på over 42 dB.

Det

finnes to sett med forskrifter for lydisolasjonskrav til vinduer, som inneholder anerkjente

tekniske

regler.

I tillegg til DIN 4109 "Lydisolering i bygningskonstruksjoner", som er innført av bygningsmyndighetene

, henvises

det også

ofte til VDI-retningslinjen 2719 "Lydisolering i bygningskonstruksjoner og tilleggsutstyr".

5. Bevegelser fra bygningen og vinduskonstruksjonen

En bevegelsesfuge, ekspansjonsfuge, dilatasjonsfuge eller dilatasjonsfuge er en fuge som brukes til å

fuge for å avbryte bygningskomponenter for å forhindre spenningssprekker.

Disse sprekkene er forårsaket av ulike ekspansjonsegenskaper hos

materialene som brukes (termisk ekspansjon, ekspansjon på grunn av fuktopptak) eller belastningsrelaterte lengdeendringer (såkalt kryp). For utvikling av mulige spenningssprekker, se også dilatasjon. Skjøtenforhindrer de resulterende kreftene ("constraints") som kan føre tilskader på komponentene.

Bruksområder

- Broer: Dannelse av overgangsstrukturer for å unngå

for å unngå tvangsspenninger, spesielt på grunn av termisk ekspansjon

- Parkett- eller laminatgulv: unngåelse av spenninger, spesielt på grunn av termisk ekspansjon

ekspansjon (hovedsakelig fuktighet, men også kondens).

vann). Dette forhindrer at treverket eller laminatet sprekker eller går i stykker.

løfter seg på enkelte steder.

- Gulvbelegg som gulvfliser: Kanten av gulvet i et

Kanten av gulvet i et rom på veggen er vanligvis utformet som en ekspansjonsfuge.

- Forblending av murverk

Hvis varm romluft mettet med fuktighet kan trenge inn i bygningsforbindelsesfugen, møter den kalde komponenter der. Fukt fra romluften kondenserer da på overflaten på grunn av den lavere overflatetemperaturen på komponenten . Denne effekten kanogså observeresi et drikkekarfylt med nedkjølte drikkevarer.

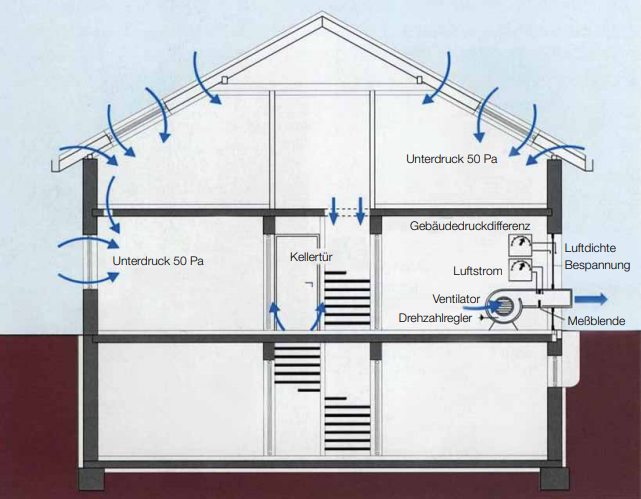

Diagrammet nedenfor viser hvordan en såkalt "blower door-test" fungerer. Her genereres et undertrykk på 50 Pavia en åpning i en bygning eller et rom ved hjelp av en vifte. Dette brukes til å lokalisere mulige lekkasjepunkter.

^{Prinsipp for måling av luftgjennomtrengelighet. Når vinduer og dører er lukket, økes hastigheten på viften til en trykkforskjell i bygningen på bygningens trykkforskjell på for eksempel 50 Pa. Volumstrømmen som skal avleses, kalles volumetrisk luftgjennomtrengelighet .}

7 Romfuktighet og ventilasjon

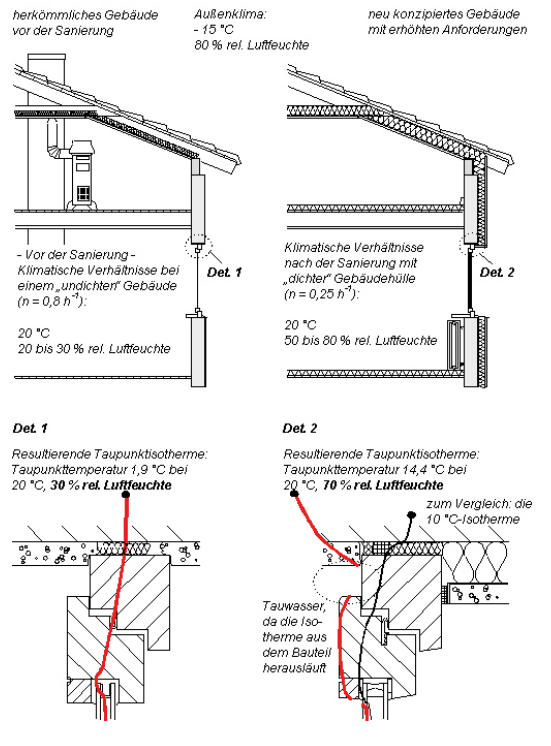

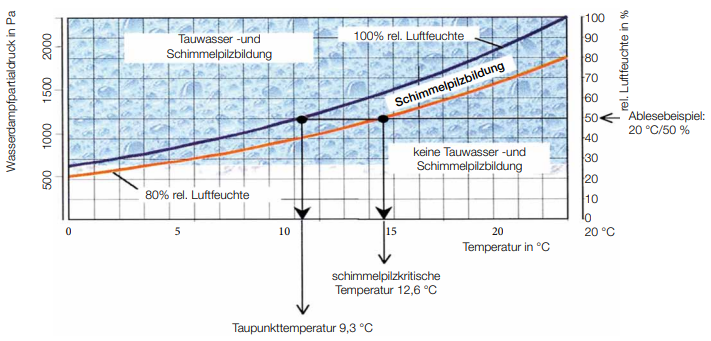

Hvis komponenttemperaturen synker, som nevnt i kapittel 6, og omgivelsesluften ikke lenger er i stand til å absorbere fuktigheten, vil det oppstå kondens. En temperatur på 12,6 ºC har vist seg å være kritisk her. Ved hjelp av en spesiell programvare bestemmes overflatetemperaturene i en bygningsforbindelse og kobles sammen til en linje, den såkalte isotermikurven.

Tidligere ble denne ofte omtalt som 12 ºC-isotermen. Mer presise vitenskapelige undersøkelser har nå ført til de nevnte 12,6 ºC. I populærvitenskapen har man blitt enige om 13 ºC-isotermen.

8 Brannegenskaper

I henhold til kravene i de statlige byggeforskriftene må byggematerialene som brukes, og dermed også materialene som brukes for tilkoblingskonstruksjonen, minst oppfylle byggematerialklasse B 2 i henhold til DIN 4102 eller tilsvarende klasse E i henhold til EN 13501-1. klasse E i henhold til EN 13501-1.

9. Miljøkompatibilitet

Generelt har det de siste årene vært en generell dreining mot miljøvennlige produkter i bygg- og anleggsbransjen. miljøvennlige produkter. Bruken av produkter som inneholder løsemidler , har for eksempel gått kraftig ned.

Det er

bare på områder der disse ikke kan erstattes, at de fortsatt brukes

i det hele tatt. Produkter hvis prosess er basert på en kjemisk funksjon, brukes også i mindre grad. Her har spesielt forkomprimerte tetningsbånd en fordel, siden bruken av dem er basert på fysiske prosesser.

Videre bidrar tetningsprodukter i betydelig grad til å påvirke inneklimaet positivt og dermed

forbedre energieffektiviteten i en bygning betraktelig.

Bygningers energieffektivitet forbedres betraktelig , noe som bidrar til ytterligere reduksjon av den globale miljøforurensningen.

10. Varmeisolasjon

Ved tetting av vinduer og ytterdører er varmeisolasjon en bygningsfysisk egenskap som også lovgiveren krever at det tas hensyn til gjennom forskrifter og forordninger som er innført i bygningsloven

. I denne sammenhengen er energisparingsforordningen (EnEV) og DIN 4108 "Varmeisolering og energisparing i bygninger" av særlig betydning.

Varmeisolering

i nye bygninger I nye bygninger bør det velges en konstruksjonstype som er så fri for kuldebroer som mulig.

Dette består i hovedsak av tre krav til vindustilkoblingen

: - Isolasjonselementene skal sammenføyes uten mellomrom

- Tetningsmaterialene skal ha høyest mulig varmemotstand.

Konstruksjonen må velges på en slik måte at det er plass til flest mulig tetnings- eller isoleringselementer.

Varmeisolering i gamle bygninger

Generelt gjelder de samme standardene for renovering som for nye bygninger. I praksis er det imidlertid svært sjelden at dette lar seg gjennomføre, da man er avhengig av de eksisterende rammebetingelsene

Av denne grunn brukes det ofte dekklister som er utstyrt med tetningsbånd

Slike løsninger er riktignok ikke ideelle når det gjelder varmeisolering, men i mange tilfeller er de den eneste løsningen.

11. Kompatibilitet med byggematerialer

I mange tilfeller representerer tetting av fuger en kobling mellom ulike materialer. Det kan være maling, behandlede trekonstruksjoner, ulike typer puss eller til og med rester fra eksisterende tetteprodukter

. For å sikre at tetteproduktet kan oppfylle sine krav på lang sikt, må det ikke oppstå skadelige interaksjoner. Det kan dreie seg om kjemiske, fysiske eller til og med visuelle forstyrrelser , som generelt må unngås.

or å sikre dette må det utføres kompatibilitetstester

. Forkomprimerte tetningsbånd har som regel en fordel her, ettersom det kun er den fysiske ekspansjonen som finner sted.

Avhengig av vinduets monteringsposisjon kan følgende materialer føre til forringelse av tetningsproduktene:

- malingssystemet på fasaden eller vinduet

- Impregneringssystemer i en trekonstruksjon

- Gamle tetningsmaterialer

- Slippmidler fra produksjonen av vindusprofiler

- Naturlige skadedyr

12. Montering på stedet

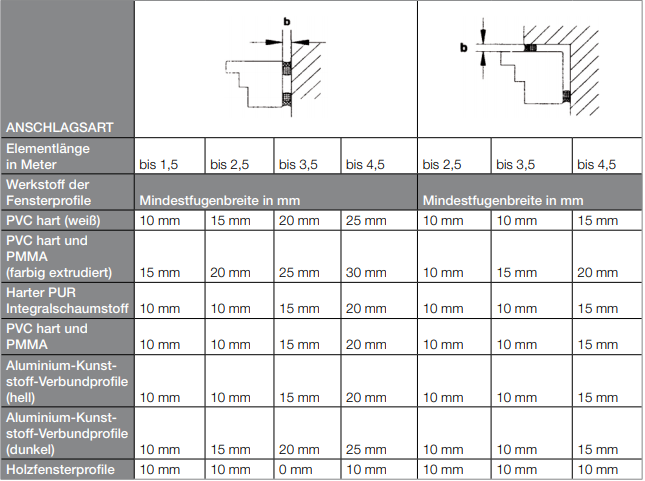

Her vises dimensjonene for dimensjonering med fugemasse.

De betydelig større fugebreddene fremgår tydelig av tabellen.

12. Installasjon på byggeplassen

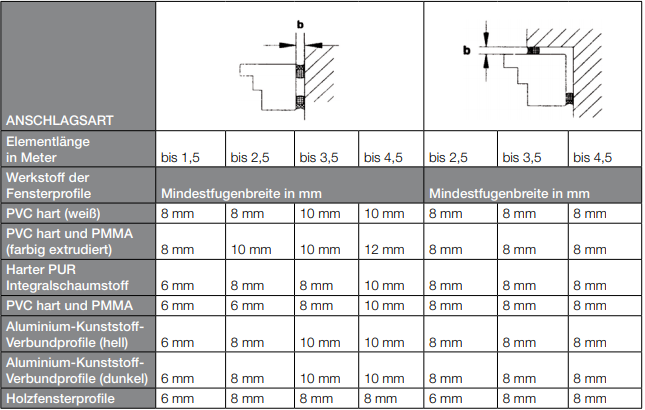

For å sikre at det gjøres så få feil som mulig ved dimensjonering av forkomprimerte tetningsbånd , har ift Rosenheim utarbeidet tabellen nedenfor. En sammenligning av tabell 1 med tabell 2 viser raskt at fugen kan gjøres smalere ved bruk av tetningsbånd enn ved bruk av pastøse tetningsmasser. Dette er en klar økonomisk fordel ved bruk av tetningsbånd.

Fugetetting av ytterveggskomponenter

Problemet med tetting er sannsynligvis like gammelt som menneskets ønske om å påvirke omgivelsene til sin egen fordel og nytte,

å påvirke omgivelsene til sin fordel og nytte.S elv i dyreverdenen kan man gjenkjenne aktiviteter som har til hensikt å tette .

For eksempel bruker bieren voks (propolis) som de selv produserer spesielt for dette formålet , til å tette kubenmot trekk og regn. Noen fugler tetter også ynglehulene sine mot ytre påvirkninger ved hjelp av naturlige hjelpemidler som salivholdig jord, rusk og plantedeler. Det er ingen vesentlig forskjellmellom de nevnte naturlige tetningsmidlene og tetting av utvendige fuger, verken når det gjelder oppgaven som skal utføres eller den ønskede effekten. I begge de nevnte tilfelleneer målet å beskytte et område mot vær og vind. I hovedsak mot vind, fuktighet og varmetap.
